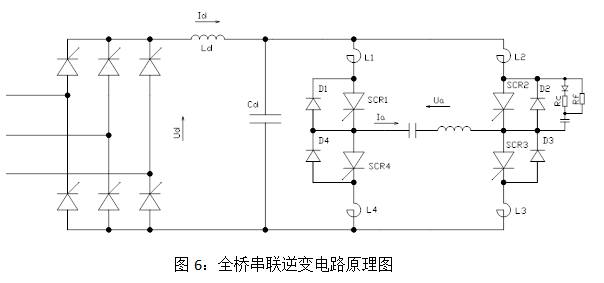

感应加热炉及电源设备工作原理（七）时间：2018-04-05 4、SCR串联逆变器的工作原理 4.1、串联逆变电路结构 串联逆变电路的全桥电路结构如图6：
串联逆变电路中主要元件的电气特性与并联逆变电路成镜像关系，分述如下： 滤波电容Cd： 滤波电容Cd在电路中的功能是保证直流电源的电压稳定，以便向逆变桥提供恒定的输入电压。在串联逆变电路中，直流环节仍然保流了滤波电感Ld，但它的作用已变为改善输入电流波形，减小输入电流谐波，而与逆变桥的工作无关。 换流电感L1～L4： 换流电感L1～L4的作用与并联逆变电路相同，仍然是限制元件导通时的电流上升率和电压上升率。 负载电路： 负载电路经电容串联补偿后，振荡电流波形为正弦波，补偿电容的电压波形也是正弦波，（负载）电感上的电压由是振荡电流的感抗压降与输入方波电压的串联合成电压。 反向二极管D1～D4： 在串联逆变电路的负载中，振荡电流反向时，反向二极管D1～D4提供振荡电流的续流通路。 |
